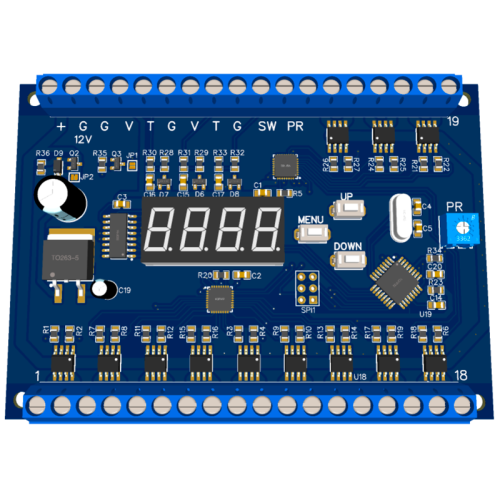

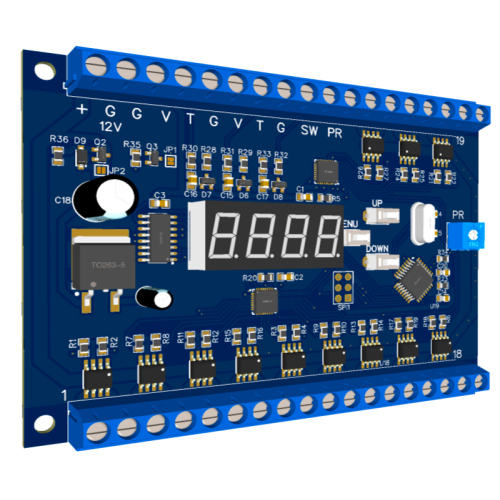

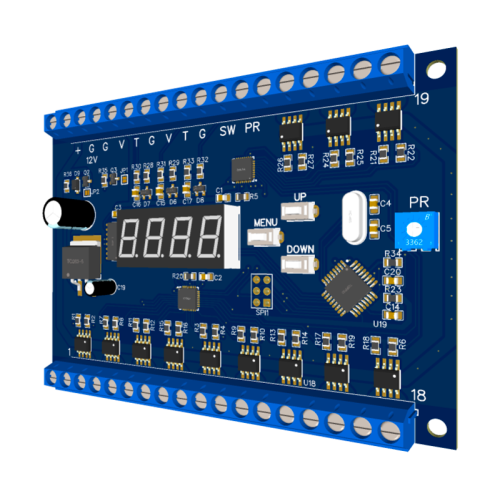

• Лестничный контроллер с дисплеем на 24 канала

В комплекте контроллер, два датчика пересечения и фоторезистор


24 канальный лестничный контроллер позволяет организовать автоматическое освещение вашего лестничного марша. Основным достоинством контроллера является плавное последовательное включение ступенек в зависимости от направления движения человека, а так же плавное выключение. Дежурная подсветка первых ступенек позволяет с легкостью определить в темноте лестницу не задействовав при этом какого-либо внешнего освещения.


Принцип работы автоматической подсветки лестницы


После пересечения человеком одного из 2-х датчиков (которые располагаются в начале и в конце лестницы), происходит плавное последовательное включение ступенек. По завершении включения всех ступенек активируется таймер, который не дает гаснуть подсветке некоторое время (задается в настройках). После этого происходит плавное выключение подсветки. Если во время свечения всей лестницы продолжать пересекать датчики, таймер будет производить отсчет сначала, т.е. сбрасываться. Если люди пойдут одновременно с двух концов лестницы, то подсветка активируется полностью.


Видеоролики с демонстрацией работы умной подсветки лестницы




Основные характеристики


Размер платы

100x87x15 мм

Вес

60 грамм

 Входное напряжение (строго)

12В

 Выходное напряжение на канал

12В

 Клемники для подключения светодиодной ленты

24 шт

Клемники для подключения датчиков пересечения

6 шт

Клемники для подключения фоторезистора

2 шт

Клемники для подключения проходного выключателя

2 шт

Клемники для подключения питания

3 шт

Максимальный ток канала при 25 С

5.3 А

Максимальная рассеиваемая мощность

2 Вт

Индикатор питания

Зеленый

Индикатор режима "ночь"

Красный

Индикатор режима "день"

Желтый

Регулировка чувствительности фоторезистора

Подстроечный резистор (FR)

Регулировка общей яркости

Подстроечный резистор (BR)

Перебор настроек

Кнопка SETTING

Подтверждение настроек

Кнопка OK


Доступные настройки контроллера


  • Установка общей яркости светодиодных лент
  • Регулировка чувствительности фоторезистора
  • Установка кол-во задействованных каналов (ступенек)
  • Установка яркости первой и последней ступени (дежурная подсветка)
  • Установка времени свечения всей лестницы
  • Регулировка скорости последовательного включения ступенек
  • На датчиках регулировка диапазона срабатывания от 10 см до 200 см
  • Включение ДЕМО режима для теста контроллера на лестнице


Необходимое дополнительное оборудование


Для того, что бы правильно организовать автоматическое освещение лестницы, кроме контроллера и датчиков Вам понадобится дополнительное оборудование:

  • Светодиодная лента SMD 3528 12V 60LED/M или SMD 5050 12V 60LED/M обязательно в силиконовой оболочке (влагозащищенная)
  • Блок питания 12 V суммарной мощностью зависящей от длинны всей используемой светодиодной ленты + 30% запас мощности
  • Соединительная проводка
  • Корпус-щиток для установки контроллера и блока питания
  • Для датчиков необходимо дополнительные подрозетники


Схема подключения датчиков и светодиодных лент


Лестничный контроллер с дисплеем на 24 канала

  • Доступность: 9
  • 6 000 р.


Теги: Контроллер, 24, датчик, подсветка, лестница, освещение
